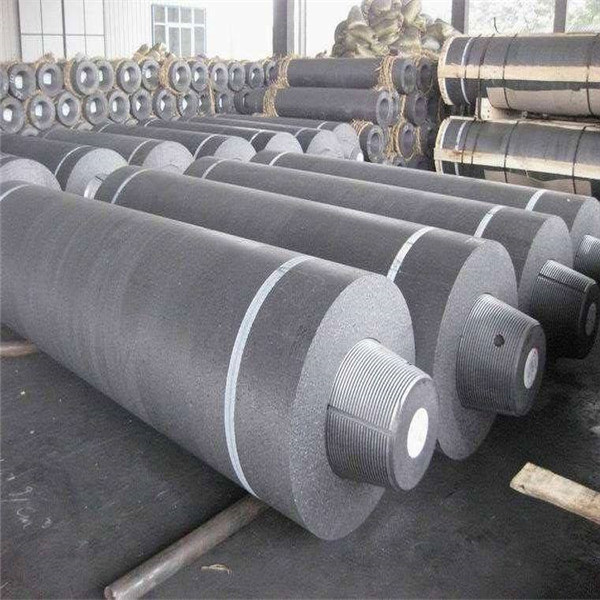

石墨電極的生產工藝

2020-04-29 點擊量：3254

原料：在炭素生產中，常用的原料可分為兩類：固體炭素原料、粘結劑和浸漬劑。固體炭質原料包括石油焦、瀝青焦、冶金焦、無煙煤、天然石墨和石墨破碎，粘結劑和浸漬劑包括煤焦油瀝青、煤焦油、蒽油和合成樹脂。此外，在生產中還使用了石英砂、冶金焦粉、焦粉等輔料。其他特殊原料用于生產一些特殊的碳和石墨產品(如碳纖維、活性炭、熱解碳和熱解石墨、玻璃碳)。

煅燒：在孤立空氣條件下高溫(1200≤1500°C)熱處理炭原料的過程稱為煅燒。煅燒是炭素生產中的第一道熱處理工藝。煅燒使各種含碳原料的結構和物理化學性質發生了一系列的變化。

無煙煤和石油焦都含有一定量的揮發分，需要煅燒。瀝青質焦炭和冶金焦炭的結焦溫度相對較高(1000℃以上)，相當于碳化廠煅燒爐的溫度。它不能再煅燒，只需要干燥水分。但如果在煅燒前將瀝青焦和石油焦混合，則應與石油焦一起送至煅燒爐。天然石墨和炭黑不需要煅燒。

篩分：

混捏：混捏的目的是為了得到均勻的具有良好塑性的糊料，但由于某些因素的變化會使混捏質量發生很大的變化，造成產品質量不穩定，通過實驗證明，采用軟化點在80-90℃的硬瀝青時，糊料溫度應提高到168-174℃，在這個溫度范圍內，瀝青對干料濕潤性和粘結性能最好，所得糊料有良好的塑性和擠壓性能，混合時間一般干混30分鐘，濕混時間為40分鐘，如果混合時間過長，會使得大顆粒遭到破壞，破壞原來的顆粒組成，從而使得產品的體密降低，塑性變差，氣孔率增大，機械強度降低

成型：成型有擠壓成型、振動成型和模壓法。我們工廠采用的是3500t的擠壓機成型，成型前將所得到的糊料在涼料機中從168-174℃降至116℃，涼的時間不可以超過11分鐘且不低于8分鐘，之后在保溫臺保溫20分鐘后將保溫好的糊料裝入擠壓機的缸內，預壓3-5分鐘壓力一般不小于25MPa，制品通過安裝在擠壓機前的嘴兒擠壓出來，擠壓機一般為間歇生產，生產分為三個階段：第一階段，當柱塞頭開始加壓，糊料顆粒很快的移動，大的糊料顆粒之間的空隙被小的糊料顆粒填充，顆粒間的接觸趨于緊密。第二階段，當壓頭繼續施壓，電極密度逐漸增大，密度達到一定值后壓力繼續增加密度增長緩慢。第三階段，壓力達到極限值，密度趨于均勻。然后從壓嘴中擠出電極

焙燒：焙燒是壓型后的生制品在加熱爐內的保護介質中，在隔絕空氣的條件下，按一定的升溫速度進行加熱的熱處理過程。

焙燒的目的在于：

主要研究結果如下：(1)以煤瀝青為粘結劑的產品經焙燒后揮發分的排放量約為10%。因此，焙燒產率一般低于90％。

結焦原料按一定的工藝條件焙燒，結合劑結焦，在集料顆粒間形成焦炭網絡，使不同粒徑的集料牢固連接在一起，使產品具有一定的理化性能。在相同條件下，焦燒率越高，產品質量越好。中溫瀝青的殘余碳含量一般在50%左右.

（3）固定幾何形式生制品在焙燒過程中，發生軟化，粘結劑遷移現象。隨著溫度的升高，形成焦化網，使制品僵化。因此，溫度再升高，其形狀也不改變。

（4）降低電阻率在焙燒過程中，由于揮發分的排除，瀝青焦化形成焦炭網格，瀝青發生分解和聚合反應，生成大的六角炭環平面網等原因，電阻率大幅度下降。生制品電阻率大約10000×10-6Ω〃m,經過焙燒后降至40--50×10-6Ω〃m，稱為良導體

（5）體積進一步收縮焙燒后制品直徑收縮1%左右，長度收縮2%左右，體積收縮為2-3%。

浸漬：經壓成型后的生制品孔度很低。但是生制品在焙燒后，由于煤瀝青在焙燒過程中一部分分解成氣體逸出，另一部分焦化為瀝青焦。生成瀝青焦的體積遠遠小于煤瀝青原來占有的體積，雖然在焙燒過程中稍有收縮，但仍在產品內部形成許多不規則的并且孔徑大小不等的微小氣孔。由于大量氣孔的存在必然會對產品的理化性能產生一定的影響。在一定的溫度下的氧化速度加快，耐腐蝕也變壞，氣體和液體更容易滲透。

浸漬是一種減少產品孔度，提高密度，增加抗壓強度，降低成品電阻率，改變產品的理化性能的工藝過程。

石墨化：石墨化是把焙燒制品臵于石墨化爐內保護介質中加熱到高溫，使六角碳原子平面網格從二維空間的無序重疊轉變?yōu)槿S空間的有序重疊，且具有石墨結構的高溫?zé)崽幚磉^(guò)程。其目的是：

（1）提高產品的熱、電傳導性。

（2）提高產品的耐熱沖擊性和化學穩定性。

（3）提高產品的潤滑性、抗磨性。

（4）排除雜質，提高產品強度。

機械加工：炭素制品為什么要進行機械加工？

（1）整形的需要，具有一定的尺寸和形狀的壓型后的炭素生制品，在焙燒和石墨化過程中發生不同程度的變形、碰損，同時其表面還粘結著一些填充料，如果不經過機械加工就不能使用，因此必須對產品整形，加工成規定的幾何形狀。

（2）使用的需要，按照用戶的使用要求進行加工。如電爐煉鋼的石墨電極需要連接使用，必須在產品兩端車制成螺紋孔，然后用特制的帶螺紋的接頭將兩根電極連接起來使用。

（3）工藝上的需要，有的產品要根據用戶使用上的工藝需要，加工成特殊的形狀和規格，甚至要求較低的表面粗糙度
